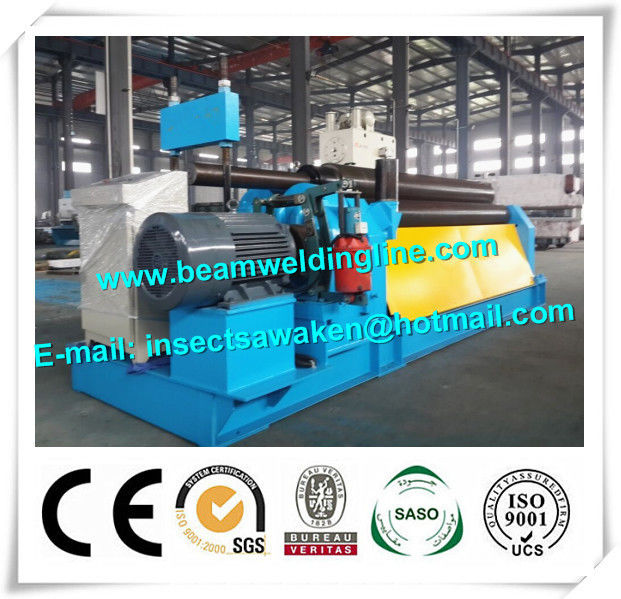

نك الهيدروليكية الانحناء آلة الصلب لوحة آلة القص، الصلب المتداول آلة
العمل من قطعة والمواد | Q235A | عدد الأسطوانة | 3 أو 4 بكرات |
---|---|---|---|
تحكم طريقة | مربع الكهربائية | وظيفة ما قبل الانحناء | نعم |
تسليط الضوء | الهيدروليكية آلة المقصلة القص,الهيدروليكية الصحافة آلة الفرامل |
نك آلة المتداول الهيدروليكية الانحناء آلة الصلب الانحناء آلة الملف الشخصي آلة المتداول الهيدروليكية بندر
W24Y أنابيب أنابيب الفولاذ المقاوم للصدأ الهيدروليكية والملف الشخصي وقسم المتداول آلة الانحناء
1. الميزات
● تصلب رولز و مصنوعة من الصلب عالية الجودة
● يتم تقوية مهاوي القيادة والأرض مع دعم أسطواني مزدوج تفتق
● يمكن إعداد الماكينة في وضعية أفقية أو عمودية
● متجول دواسة القدم السيطرة مع توقف الطوارئ
● الهيدروليكية الجانبية زاوية دليل لفات
● مدعوم ثلاث بكرات. الجودة الأوروبية. يمكن استخدامها في كل من الرأسي والأفقي الموقف
2. المزايا
● كاملة تماما قبل الانحناء، توالت المتابعة. مبدأ العمل: اثنين أسفل بكرات كما الأسطوانة القيادة الرئيسية. الثلاثي موجهة بالسيارة، سائق الجهد المنخفض، وانخفاض الاستهلاك الحالي وكفاءة عالية
● اثنين من عصا الصلب التي تعمل باللمس يمكن أن تسمح نوعية التشطيب جيدة من قسم لوحة غير المتماثلة الانحناء. نظام نك، هيكل متطور ومتكامل مع وظيفة كاملة
● الجهاز يحتوي على ستة خزانات النفط (اثنين من خزانات النفط الكبيرة، وأربع خزانات النفط الصغيرة)، والرأس عموديا. قوة المحول الملف الشخصي المحني مع 320Mpa (ماكس.)
● كل من المواقف العمل الأفقي والعمودي. مزدوجة قرصة تشكيل الهيدروليكية لفات. تصلب الدقة مهاوي مهاوي. المزدوجة أدلة جانبية قابل للتعديل لفات مدفوعة عبر 3 محرك هيدروليكي منفصلة لفات أسفل الهيدروليكية المنقولة صعودا وهبوطا
● كاملة تماما قبل الانحناء، توالت المتابعة، لفة معايرة. مبدأ العمل: اثنان أسفل بكرات كما الأسطوانة القيادة الرئيسية أو جميع بكرات ثلاثة كما الأسطوانة القيادة الرئيسية مع الأسطوانة العلوية الثابتة واثنين أسفل بكرات تفعل ما يصل والمدينة الحركة حول مركز واحد ثابت
3. المواصفات
نموذج والمواصفات. | W24S-6 | W24S-16 | W24S 30 | W24S-45 | W24S-75 | W24S-100 | W24S-140 | |
ماكس الانحناء معامل القسم (cm3) | 6 | 16 | 30 | 45 | 75 | 100 | 140 | |
سرعة الانحناء (م / دقيقة) | 5.5 | 5.5 | 5.5 | 5.5 | 5 | 5 | 5 | |
العائد من المواد (مبا) | 245 | 245 | 245 | 245 | 245 | 245 | 245 | |
الانحناء الداخلي من زاوية الصلب | أقصى مقطع عرضي (مم) | 50 × 5 | 80 × 8 | 90 × 10 | 100 × 10 | 120 × 12 | 140 × 16 | 150 × 16 |
الحد الأدنى قطر الانحناء (مم) | 800 | 1000 | 1200 | 1500 | 2000 | 2500 | 2400 | |
المقطع العرضي الدقيق (مم) | 20 × 3 | 30 × 3 | 35 × 3 | 36 × 5 | 38 × 4 | 40 × 5 | 50 × 5 | |
الحد الأدنى قطر الانحناء (مم) | 400 | 550 | 560 | 600 | 600 | 720 | 1000 | |
الانحناء الخارجي من زاوية الصلب | أقصى مقطع عرضي (مم) | 50 × 5 | 80 × 8 | 90 × 10 | 100 × 10 | 120 × 12 | 140 × 16 | 150 × 16 |
الحد الأدنى قطر الانحناء (مم) | 800 | 1000 | 1100 | 1300 | 1600 | 1800 | 2200 | |
المقطع العرضي الدقيق (مم) | 20 × 3 | 30 × 3 | 35 × 3 | 36 × 5 | 38 × 4 | 45 × 5 | 50 × 5 | |
الحد الأدنى قطر الانحناء (مم) | 400 | 550 | 500 | 600 | 700 | 760 | 400 | |
الانحناء الخارجي للقناة الصلب | قناة الصلب نموذج | 8 | 12 | 16 | 20 | 25 | 28 | 30 |
الحد الأدنى قطر الانحناء (مم) | 600 | 800 | 800 | 1000 | 1100 | 1100 | 1200 | |
الانحناء الداخلي للقناة الصلب | قناة الصلب نموذج | 8 | 12 | 16 | 20 | 25 | 28 | 30 |
نصف قطر الانحناء دقيقة (مم) | 700 | 900 | 1000 | 1150 | 1600 | 1700 | 1700 | |
الانحناء الطائرة من الصلب المسطح | أقصى مقطع عرضي (مم) | 100 × 18 | 150 × 25 | 180 × 25 | 200 × 30 | 220 × 40 | 250 × 40 | 280 × 50 |
الحد الأدنى قطر الانحناء (مم) | 600 | 700 | 800 | 900 | 1000 | 1200 | 1300 | |
الانحناء العمودي من الصلب المسطح | أقصى مقطع عرضي (مم) | 50 × 12 | 75 × 16 | 90 × 20 | 100 × 25 | 110 × 40 | 120 × 40 | 150 × 40 |
الحد الأدنى قطر الانحناء (مم) | 500 | 760 | 800 | 1000 | 1100 | 1300 | 1500 | |
الانحناء من الأنابيب المستديرة | أقصى مقطع عرضي (مم) | 42 × 4 | 76 × 4.5 | 89 × 5 | 89 × 8 | 114 × 5 | 159 × 5 | 168 × 6 |
الحد الأدنى قطر الانحناء (مم) | 500 | 750 | 900 | 900 | 1200 | 2000 | 2000 | |
الانحناء من شريط مستديرة | أقصى مقطع عرضي (مم) | 38 | 52 | 62 | 75 | 85 | 90 | 100 |
الحد الأدنى قطر الانحناء (مم) | 450 | 600 | 600 | 800 | 100 | 1100 | 1200 | |
الانحناء من الأنابيب المربعة | أقصى مقطع عرضي (مم) | 45 × 3 | 60 × 4 | 70 × 4 | 80 × 6 | 90 × 8 | 100 × 10 | 125 × 10 |
الحد الأدنى قطر الانحناء (مم) | 750 | 900 | 1000 | 1200 | 1600 | 2000 | 2500 |
