بيت > المنتجات > هيدروليّ يقصّ آلة > آلة قص هيدروليكية QC12Y ، آلة قص سوينغ 10x3200

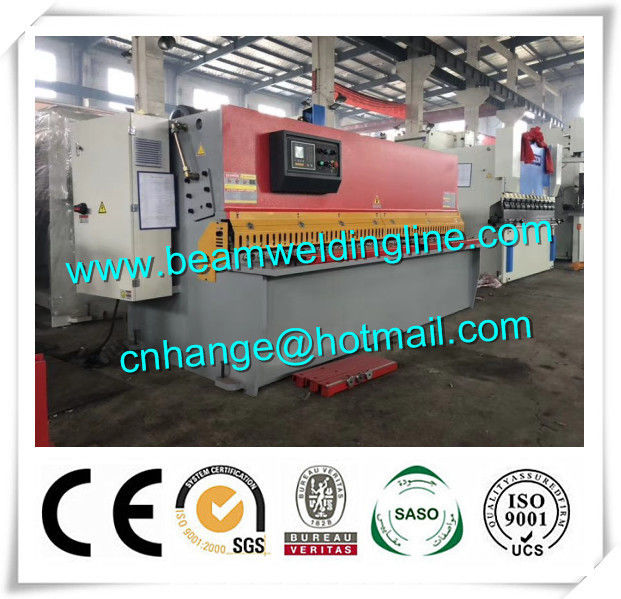

آلة قص هيدروليكية QC12Y ، آلة قص سوينغ 10x3200

تفاصيل المنتج

مكان المنشأ: الصين

اسم العلامة التجارية: Friendship Machinery

إصدار الشهادات: CE, ISO

رقم الموديل: QC12Y

شروط الدفع والشحن

الحد الأدنى لكمية: 1

تفاصيل التغليف: إطار من الصلب

وقت التسليم: 25 يوم عمل

شروط الدفع: L / C ، T / T

القدرة على العرض: 20 مجموعة لكلّ شهر

احصل على افضل سعر
إبراز:

الهيدروليكية آلة قص المقصلة

,

التصنيع باستخدام الحاسب الآلي آلة القص الهيدروليكية

نظام:
ESTUN E21S
نوع الجهاز:
نوع البديل
قوة:
CNC ، الهيدروليكية
مواد:
الكربون الصلب عالية القوة
سماكة شيونينج:
10MM
عرض القص:
3200mm
نظام:
ESTUN E21S
نوع الجهاز:
نوع البديل
قوة:
CNC ، الهيدروليكية
مواد:
الكربون الصلب عالية القوة
سماكة شيونينج:
10MM
عرض القص:
3200mm
آلة قص هيدروليكية QC12Y ، آلة قص سوينغ 10x3200

1. المعايير الفنية

نموذج وحدة QC12Y-10x3200
مراقب / E21S
أقصى سماكة القص مم 10
أقصى عرض القص مم 3200
زاوية القص ° 1.5
أوقات السكتات الدماغية في / مم 10
طول شفرة مم 3300
المسافة بين الأعمدة العمودية مم 3420
مجموعة قياس الظهر مم 20-600
ارتفاع طاولة العمل مم 765
قوة المحرك الرئيسي كيلوواط 15

مضخة الغطاس المحوري

نموذج / 40MCY14-1B
تدفق مل / ص 40.
الضغط ميجا باسكال 31.5
نظام كهربائي الخامس / هرتز 3 مراحل ، 380V ، 50HZ
الوزن الصافي كلغ 7500
البعد الشامل مم 3750 * 1900 * 1870

2. هيكل الجهاز وشخصيته

آلة قص هيدروليكية ب جزء lade: مع مؤشر لعرض قيمة الفجوة المتطورة قابل للتعديل ، والتكيف بسيط وسريع. عرض منطقي أرقام القص.

● جزء منضدة: يعمل سرعة تثبيت جهاز حماية سلامة نوع السياج.

● المقياس الأمامي والمقياس الخلفي: تشير الكفة الأمامية الموضوعة على طاولة العمل إلى القيمة المقاسة للموظفين ، من أجل الوصول إلى قيمة المخزون المطلوبة من خلال ضبط كلب الإيقاف النشط ، والسماح بقص الصفيحة الرقيقة بسهولة عند استخدام الدعامة الأمامية ؛ المقياس الخلفي المثبت على محول الشفرة لأعلى ، وقد تم رفع حركة التأرجح بمحول الشفرة لأعلى ، لضبط المقياس الخلفي بمحرك مدفوع ، ناقل الحركة بمسمار كروي ، وجهاز التوجيه المستقيم بعد تسريع الحركة عن طريق التروس ، ويمكنه إجراء القياس اليدوي الدقيق.

● النظام الهيدروليكي: يتكون من مجموعة صمام التحكم ، مضخة الزيت ، الأسطوانة ، أسطوانة الإرجاع ، الأسطوانة المتأرجحة ، الدائرة الهيدروليكية للتجميع وهلم جرا. النظام الكلي مع ميزة مثل البناء المعقول ، وانخفاض مستوى الضجيج ، وتشغيل سريع ، وأداء أمان جيد.

● النظام الكهربائي: يتكون من صندوق التحكم الكهربائي ، خط الاتصال الداخلي ، لوحة التحكم ، المحركات الرئيسية ونواب ، دواسة القدم وهلم جرا. مع ميزة مثل عامل الأمان العالي ، الأداء الكلي مرتفع.

● نظام التحكم الكهربائي: التحكم العددي E21S وهو مصمم خصيصًا لآلة القص الهيدروليكية
