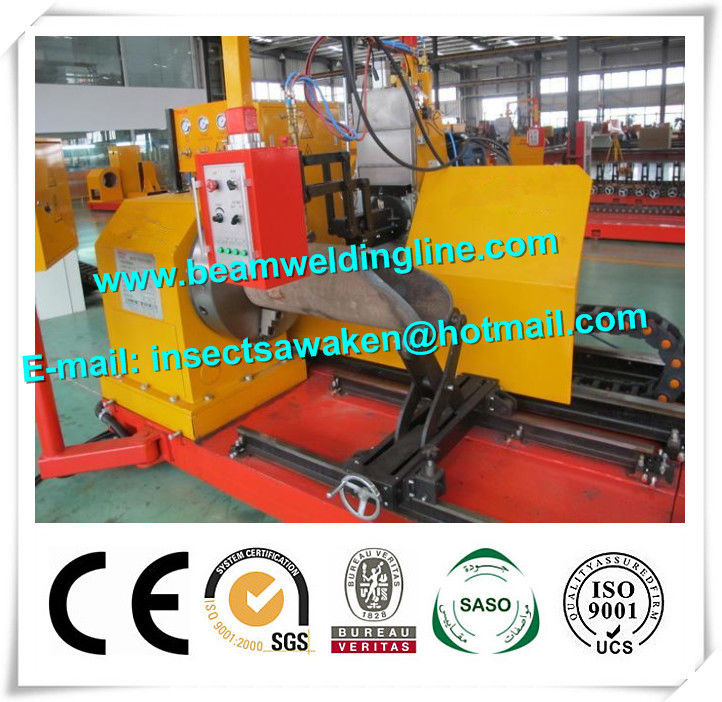

الملف الشخصي الأنابيب CNC البلازما آلة القطع للبناء، والمواد الكيميائية
تسليط الضوء | لهب عمليّة قطع آلة,أنبوب يميل آلة,pipe bevelling machine |
---|
الملف الشخصي الأنابيب CNC البلازما آلة القطع للبناء، والمواد الكيميائية
1. المعايير الفنية
ا. قطر الماسورة: Φ60-600mm
ب. سمك الجدار: 5-50mm (لهب) (البلازما يعتمد على مصدر للطاقة البلازما)
ج. طول الأنابيب (كحد أقصى): 2000MM
د. وزن الأنابيب (كحد أقصى): 5000KG
ه. أربعة pawls ظرف مركب: مجموعة 1
- داخل القطر من تشاك: 200MM
F. تخرج قوس الأنابيب: 4 مجموعات
ز. أجهزة السيارات
- محور دوران مدير (المحور س): 2KW، مجموعة 1
- نقل الطولية: 0.75KW، مجموعة 1
- رفع وتقع الإرسال: 0.75KW، مجموعة 1
- الشعلة اليسار واليمين دوران: 0.75KW، مجموعة 1
- الشعلة أمام وخلف الدوران: 0.4KW، مجموعة 1
ح. مشطوف تحكم زاوية: مجموعة 2
- اليسار والسيطرة زاوية الحق المدى: 30-150 °
- الجبهة وخلف نطاق السيطرة زاوية: 30-150 درجة
أنا. نظام التحكم في الكمبيوتر: مجموعة 1
ي. برنامج قطع الأنابيب: مجموعة 1
ك. PC: مجموعة 1
- الذاكرة الداخلية: 128MB
- القرص الصلب: 40G
ل. باليد مربع العملية: مجموعة 1
م. لهب الشعلة قطع: 1 مجموعة
ن. المشتري توفير مصدر للطاقة البلازما HYPERTHERM PMAX105
- البلازما عمق (POWERMAX105): 0.5-12mm (المتطورة يمكن أن يصل الى 20mm)
س. قطع الشعلة العاشر انتقال محور الجودة 7، والعتاد الدقة CP6، رف 12M، مجموعة 1
ص. سرعة القطع، لهب: 100-750mm / دقيقة
- البلازما (كحد أقصى): 3000MM / دقيقة
ف. مصدر الطاقة، والطاقة: AC 220V و 380V / 50HZ
ص. أسس المقاومة: ≤3Ω
الصورة. البعد الخارجي (L * W * H): 15400 × 2200 × 2500mm
ت. مجموع الوزن: حوالي 6000kg
2. أدوات للمعدات كاملة وقطع الغيار
ا. أداة:
- مفتاح البراغي مسدس الداخلية تحت 10MM: مجموعة 1
- الشعلة مفتاح البراغي خاص: 1 جهاز كمبيوتر شخصى
- إبرة نصيحة لقطع فوهة: مجموعة 1
ب. قطعة منفصلة:
- GO2 Isopiestic قطع فوهة 0 # -1 #: 1 جهاز كمبيوتر شخصى كل
- هوب (3/4) "- (1/8)": 12 جهاز كمبيوتر شخصى
3. الأجزاء التالفة سهلة (غير المدرجة في الضمان)
لا. | اسم | مواصفة | كمية | تعليق |
1 | خرطوم الأوكسجين | قطر: φ10، φ6 | 20M | لهب فقط |
2 | خرطوم الأسيتيلين | قطر: φ10، φ6 | 20M | لهب فقط |
3 | معدات | 1 | ||
4 | تأتي بنتائج عكسية arreste | FA5TO | 2 | لهب فقط |
5 | سلكت الكره اخدود عميق | 6004-2LS | 8 | |
6 | سلكت الكره اخدود عميق | 6204-2LS | 1 | |
7 | سلكت الكره اخدود عميق | 61800-2LS | 4 | |
8 | سلكت الكره اخدود عميق | 61801-2LS | 1 | |
9 | سلكت الكره اخدود عميق | 61802-2LS | 2 | |
10 | سلكت الكره اخدود عميق | 61902-2LS | 6 | |
11 | سلكت الكره اخدود عميق | 61806-2LS | 2 | |
12 | الزاوي الاتصال اضعا الكرة | 7204C | 2 | |
13 | GO2 المتوازنة الشعلة الضغط | 0 # -1 # | كل 1PC | لهب فقط |
4. أن أهم أجزاء تم شراؤها والمورد
لا. | اسم | نموذج | كمية | المورد |
1 | جهاز التحكم الرئيسي | PA8000 CNC 5 محور | 1 مجموعة | ألمانيا السلطة الفلسطينية |
2 | رمح الرئيسي نظام محرك سيرفو | 2KW | 1 مجموعة | Mimitsubishi اليابانية |
3 | أجهزة النظام القيادة الطولية | 750W | 1 مجموعة | Mimitsubishi اليابانية |
4 | صعودا وهبوطا قيادة أجهزة النظام | 750W | 1 مجموعة | Mimitsubishi اليابانية |
5 | الشعلة اليسار وأجهزة النظام اليمين دوران | 750W | 1 مجموعة | Mimitsubishi اليابانية |
6 | الشعلة أمام وخلف أجهزة النظام دوران | 400W | 1 مجموعة | Mimitsubishi اليابانية |
7 | الرئيسي مربع المخفض محرك رمح | 1 مجموعة | تيكسينج | |
8 | مربع المخفض محرك طولي | PLE80 | 1 مجموعة | ألمانيا NEUGART |
9 | يصل ومربع المخفض الهجمة | PLE80 | 1 مجموعة | ألمانيا NEUGART |
10 | الشعلة اليسار واليمين مربع المخفض دوران | PLFN90 | 1 مجموعة | ألمانيا NEUGART |
11 | الشعلة الجبهة ومربع المخفض دوران وراء | PLE60 | 1 مجموعة | ألمانيا NEUGART |
12 | حزام متزامن | 1 مجموعة | ||
13 | رفع الكرة نقل المسمار | FFZD25X5-3-P3 | 1 مجموعة | نانجينغ GONGYI |
14 | دليل خطي الحياة | SBS25 | 1 مجموعة | كوريا SBC |
15 | تتبع دليل خطي | SBS25 | 1 مجموعة | كوريا SBC |
17 | سلسلة السحب | 1 مجموعة | ألمانيا Igus | |
18 | صمام الكهرومغناطيسي | CEME | إيطاليا | |
19 | صمام تخفيض | لنا. جيتواي | ||
20 | الحاجز فلاش الظهير | لنا. جيتواي | ||
21 | تبديل الهواء، AC قواطع، التبديلات | سيمينز / شنايدر |
5. وثيقة الفنية
ا. دليل التشغيل: 1 قطعة
ب. كله تقرير اختبار الجهاز: 1 قطعة
ج. توجيه دليل السكك الحديدية التثبيت: 1 قطعة
د. قائمة التعبئة: 1 قطعة
ه. شهادة: 1 قطعة
F. رسم التأسيس 1 قطعة (ترسل إلى العملاء بعد العقد نافذا)
ز. الرسم الأساس: 1 قطعة
غير النظامية التصنيع باستخدام الحاسب الآلي آلة قطع الأنابيب هي معدات قطع الأنابيب الخاصة الأشكال المختلفة التي يمكن أن تقطع جيدا عن طريق الأنابيب غير النظامية خارج تلقائيا بعد إدخال البيانات عن طريق نظام التحكم، مع حساب والبرمجة لا لزوم لها. ويستخدم على نطاق واسع هذا الجهاز للخط أنابيب قطع في في dustries مثل البناء، والمواد الكيميائية، وبناء السفن والهندسة الآلات والمعادن والكهرباء الخ |
