DX سلسلة H شعاع نهاية الوجه آلة طحن / آلة طحن السطح 1200X1500 مم
تسليط الضوء | التصنيع باستخدام الحاسب الآلي آلة طحن,,welded h beam line |
---|
DX سلسلة H شعاع نهاية الوجه آلة طحن / آلة طحن السطح 1200 * 1500mm
1. هيكل المبدأ
تتكون ماكينة الطحن بالوجه DX1215 من جسم الآلة ، طاولة منزلقة ، عمود قائم ، طاولة رفع ، آلية تغذية أفقية ، آلية رفع ، نظام تحكم كهربائي الخ.
يتكون جدول العمل الهيدروليكي من طاولتي عمل ، مقعدان لتحديد المواقع ، مقعدان للضغط ، ومحطة هيدروليكية واحدة.
جسم الآلة من هيكل اللحام ، المعالجة الصلبة. لديه سمة من شدة عالية ، وتشوه صغير. السكك الحديدية هيكل الجهاز ، واحد هو السكك الحديدية المستطيل الذي لديه قدرة كبيرة ، واحد هو السكك الحديدية من نوع V التي لديها دقة عالية. الانزلاق هو صب الصلب الصارم الذي لديه مقاومة جيدة للتلف. السكك الحديدية الانزلاق وقضيب الجسم آلة ودقة تعاون جيد بعد طحن.
2. البيانات الفنية
● حجم العمل: 1200 * 1500mm
● طحن رئيس المحور الرئيسي سرعة تحول: 80-400r / دقيقة
● تمديد طول العمود الرئيسي: 80mm
● قطر القاطع: φ125mm
● الطحن قوة المحرك: 5.5kw
● سرعة التغذية الأفقية: 54.8-548mm / min
● سرعة العودة الأفقية الأفقية: 822mm / min
● قوة تغذية المحرك الأفقي: 3kw / 4kw (سرعة مزدوجة)
● سرعة التغذية العمودية: 53-530mm / min
● سرعة الرفع السريع: 530mm / min
● قوة المحرك الرأسي للتغذية: 1.5kw
3. الأداء
● تتكون الماكينة بشكل رئيسي من آلة التقوية ، وعمود الارتفاع ، ومنضدة العمل ، والسرير ، ووحدة التغذية الميكانيكية ، ونظام التحكم الكهربائي ، ووحدة حماية السكك الحديدية ، وأدوات الطحن.
● السرير هو هيكل لحام ، صلب بعد اللحام ، لديه وزن خفيف ، كثافة عالية ، تشوه قليل ، هيكل معقول وتكنولوجيا جيدة
● Facer هو نوع TX-32A ، وبنية معقولة ، وأداء موثوق به ، ومجموعة واسعة من السرعة ، وصلابة جيدة ، وانخفاض مستوى الضجيج ، وكفاءة عالية وعملية مريحة
● المنضدة مزورة في الشكل ، تتأصل إلى زوجين منزلقين مع السرير ، فيما يتعلق بقضبانها ، أحدهما مستطيل المقطع ، قسم V آخر ، مع سعة تحميل كبيرة ودقة توجيهية عالية ، وأيضاً بحالة تشحيم جيدة ، طاولة العمل مدفوعة بنظام النقل الميكانيكي من خلال الجوز اللولبي المتدحرج ، مع حركات من FOR-FOR السريع ، FOR-FOR والتراجع السريع ، يتم تركيب facer على المنضدة ، والتي طاحونة العمل ، وإعادة تعيين والارتفاعات تحت مدفوعة من المنضدة ، دورة تتحقق المنضدة عبر نظام النقل الميكانيكي ونظام التحكم الكهربائي ، ويمكن التحكم بها باليد
● وحدة حراسة السكك الحديدية تتميز بختم جيد ، إشعاع جيد وعمر طويل ، إنها ذات بنية متقلصة ، يوجد ثقب شديد الانحدار على غطاء الحماية الثابت ، والذي يمكن من خلاله ملاحظة تزييت ونظافة السكك الحديدية ، يمكن تطبيق الزيت على السكك الحديدية ، يتم استخدام لوحة تغطية صغيرة لتغطية الحفرة
● نظام النقل الميكانيكية:
ا. الاتجاه الأفقي: الحركة إلى وذهابا من المنضدة ، ويتم إنجاز مع رمح في مربع التغذية ، من خلال الزوجين تفتق المسمار والقوس ، والعمودية
ب. اتجاه: يتم رفع النقل مع رمح في صندوق التروس ، من خلال زوجين نقل المسمار تفتق
● الفواصل المستخدمة في هذه الماكينة هي منضدة السطح القياسية ، يمكن تغيير مادة رأس الفايلر إلى الشفرة الصلبة
● من أجل تثبيت ووضع قطعة العمل ، هذا الجهاز مع 2 مجموعات clamper قطعة العمل (المنضدة الهيدروليكية)
4. نطاق العرض والمكونات
● عمود الارتفاع: 1 مجموعة (بما في ذلك TX32 facer ، رفع النقل ، رفع العمود ، الوزن المعاكس ، رفع وحدة الإرسال)
● مجموعة السرير المخرطة: مجموعة واحدة (بما في ذلك طاولة المنزلق ، سرير الآلة ، مخفضات التغذية ، التغذية بالرصاص)
● النظام الكهربائي: 1 مجموعة (بما في ذلك مربع التحكم ، لوحة التشغيل ، AC العاكس الخ)
● facer طحن: مجموعة 1 (بما في ذلك facer السطح القياسية ،125 ، شفرة)
● الملحقات مع الجهاز: مجموعة 1 (بما في ذلك سحب قضيب facer ، وأدوات تركيب قطع ، ومعدات الصرف الطحن)
● clamper قطعة العمل: 2 مجموعات (بما في ذلك اسطوانة النفط ، رف worktable ، قاعدة اسطوانة النفط)
● محطة الضخ الهيدروليكية: 1 مجموعة
● قطع الغيار مع الجهاز: مجموعة 1 (بما في ذلك 2 قطعة الصمامات ، زر 2 قطعة)
5. وثيقة فنية
● دليل التشغيل (الرسم الأساسي الكهربائي ، الرسم الأساسي الهيدروليكي ورسم الأساس وما إلى ذلك)
● قائمة التعبئة
● الطحن دليل التشغيل اليدوي
● دليل تشغيل محطة هيدروليكية
6. الأجزاء التي أعدها المشتري
● الأساس (سيتم توفير ورقة الرسم البياني من قبل البائع)
● الترباس الأساس وتوسيع الترباس

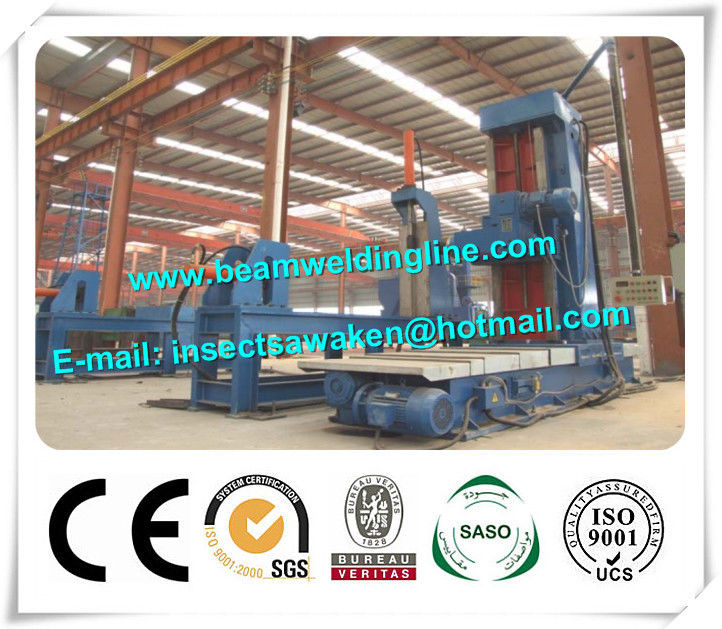

آلة طحن الوجه نهاية شعاع H - هيكل تظهر
