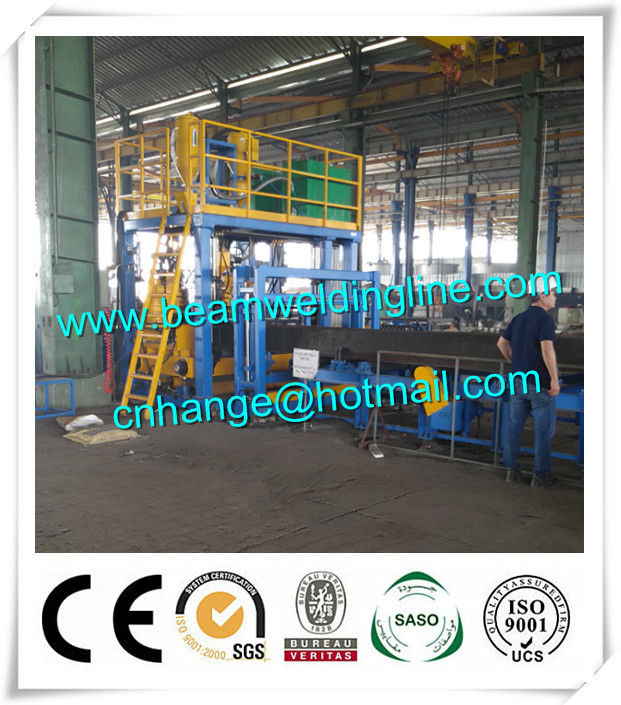

خط لحام H شعاع ، آلة لحام أفقي ل H شعاع

خط لحام الشعاع الصيني H ، آلة اللحام الأفقية لشعاع H في الصين

1. مقدمة موجزة من المعدات

مقارنةً بالأنواع السابقة من الماكينة ، فإن آلة اللحام الأوتوماتيكية ذات العارضة H MWZ-1200 الأفقية هي أكثر تفوقًا. بادئ ذي بدء ، لا يحتاج إلا إلى لحام لوحة شفة H بقوة والأمامية من لوحة الويب ، ثم يمكن تحقيق تجميع شعاع H واللحام اثنين من اللحام في وقت واحد. لذلك ، زادت الأتمتة بشكل كبير وحسّنت كفاءة العمل. بالإضافة إلى ذلك ، يمكن لهذا الجهاز أيضًا صنع لحام جانبي مائل بزاوية صغيرة (لحام شعاع المقطع العرضي المتغير). لذلك ، إنها المعدات المثالية لخط إنتاج الصلب الخفيف.
تتكون هذه الآلة بشكل رئيسي من الجهاز الرئيسي وناقل الحركة (بما في ذلك ناقل الإدخال وناقل الإخراج). تتكون الآلة الرئيسية بشكل أساسي من جهاز لحام ثابت ، جهاز لحام متحرك ، جهاز نقل الصحافة ، جهاز رفع وسقوط طاولة العمل ، آلة لحام القوس المغمور الأوتوماتيكي ، نظام تحميل سائل اللحام ، نظام تحكم eletric ، نظام نقل سلك اللحام ونظام هوائي ، هكذا. من بين ذلك ، جهاز اللحام الثابت وجهاز اللحام المتحرك هما قلب هذا الجهاز. وهي تتألف من جهاز محرك الأقراص ، جهاز دليل القوس ، جهاز تحديد موقع لوحة الويب ، جهاز تأريض قطعة العمل وما إلى ذلك. تتحقق كل حركة في الجزء الرئيسي من الماكينة بواسطة نظام هيدروليكي أو هوائي ، وتحقق التشغيل التلقائي بشكل أساسي.
يتم تشغيل ناقل الحركة بواسطة مخفض نوع الاتصال المباشر لنقل ناقل قطعة العمل. هناك أسطوانة تحديد الجانب ، جهاز الدب الهيدروليكي المسبق على لوحة الويب ، نظام سلسلة النقل على الناقل.

2. المعايير الفنية الرئيسية - آلة اللحام الأفقية
● ارتفاع لوحة الأربعاء: 300-1200mm
● سمك لوحة الويب: 5-12 ملم
● عرض لوحة شفة: 150-500mm
● سمك لوحة شفة: 5-20mm
● طول قطعة العمل: 3000-15000 مم
● زاوية متغير المقطع العرضي: ≤8 درجة
● سرعة اللحام: 500-1500 مم / دقيقة
● سرعة نقل سريع: 11000mm / دقيقة
● قطر سلك اللحام المطبق: 1.2 مم أو 1.6 مم
● طريقة لحام: قوس واحد وسلك مزدوج لحام زاوية مستقيمة
● ضغط النظام الهيدروليكي: 10MPa (الحد الأقصى)
● غاز العمل (من إعداد المستخدم): 0.5-0.8Mpa ، 1.0 م 3 / دقيقة
طول الناقل: 15000 مم في المقدمة وكذلك 15000 ملم في الخلف
● قوة الجهاز الرئيسي: 21.5KW
● قوة لحام: 74KVA + 74KVAa
