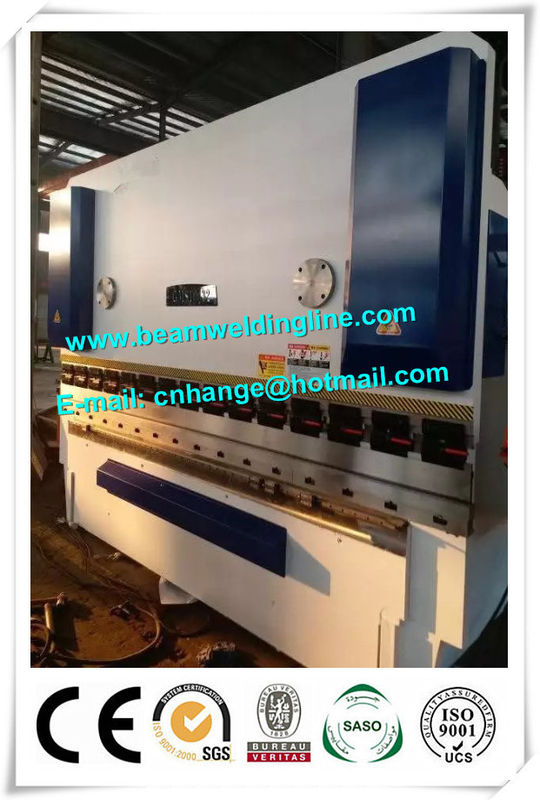

WC67Y-100Tx2500 NC الفرامل الهيدروليكية الصحافة ، آلة الانحناء الهيدروليكية للوحة
المواد ورقة الصلب | Q235A | تحكم | E21 |
---|---|---|---|
قوة ألواح الصلب | 450N.M | خاتم الأختام | فالكو ، اليابان |
المواد العفن | الهدف 8 | مكونات كهربائية | شنايدر أو سيمنز |
تسليط الضوء | التصنيع باستخدام الحاسب الآلي آلة القص الهيدروليكية,ورقة الانحناء آلة معدنية |
WC67Y- 1 00 T / 25 00 NC الفرامل الهيدروليكية الصحافة آلة
1. المعايير الفنية
نموذج | وحدات | WC67Y-100T / 2500 | |
أقصى سمك الانحناء | مم | 6 | |
قوة ورقة الفولاذ المحني | ن / مم 2 | 450 | |
الضغط الاسمي | كيلو نيوتن | 1000 | |
طول المنضدة | مم | 2500 | |
المسافة بين القوائم | مم | 2005 | |
عمق الحلق | مم | 400 | |
رام السكتة الدماغية | مم | 120 | |
أقصى ارتفاع الافتتاح | مم | 385 | |
مضخة والعتاد | نموذج | / | CP0-20-P-10R |
تدفق | L / دقيقة | 20 | |
الضغط | ميغاباسكال | 31.5 | |
سرعة رام | تفريغ | ملم / ثانية | 60 |
عمل | ملم / ثانية | 8 | |
إرجاع | ملم / ثانية | 70 | |
ضغط العمل من النظام الهيدروليكي | ميجا باسكال | 26 | |
قوة المحرك الرئيسية | KW | 7.5 | |
الوزن الصافي | كلغ | 5800 | |
البعد الشامل | مم | 2600 * 1480 * 2200 |
2. دي هيكل وشخصية نائب
● جزء رام
محرك هيدروليكي WC67Y-100/2500 E21 NC الفرامل آلة الصحافة ، ويتكون جزء رام من الكبش ، اسطوانة ، والكتلة الميكانيكية هيكل صقل دقيق. الأسطوانات اليمنى واليسرى مثبتة على الإطار ، مكبس محرك هيدروليكي يجعل الكبش يتحرك للأعلى والأسفل.
● جزء المنضدة
يتحكم الزر في المنضدة الأمامية ، ومحرك القرص الخلفي يتحرك للأمام والخلف ، ويعرض الحركة العددية ، ومفاتيح النقل للحد من الموضع الأمامي والخلفي. من السهل تشغيلها.
● الجزء الخلفي المقياس
يتبنى المقياس الخلفي نقل الحركة ، ويقود اثنين من الكرة اللولبية عالية الدقة متزامنة تتحرك من خلال ضرس ، يعرض نظام التحكم قيمة المتطلبات.
● نظام متزامن
يتكون النظام المتزامن لهذا الجهاز من ذراع التواء المحوري والذراع البديل. هيكل بسيط ، والقدرة مستقرة وموثوق بها ، مع دقة عالية متزامن ، بعد ضبط سرعة كتلة ميكانيكية بواسطة علبة تروس المحرك ، يعرض نظام التحكم القيمة.
● نظام النقل
يعتمد برغي كروي عالي الدقة وسكة توجيه ، مع ضبط تكرار عالي الدقة والسرعة والعمر الطويل.
